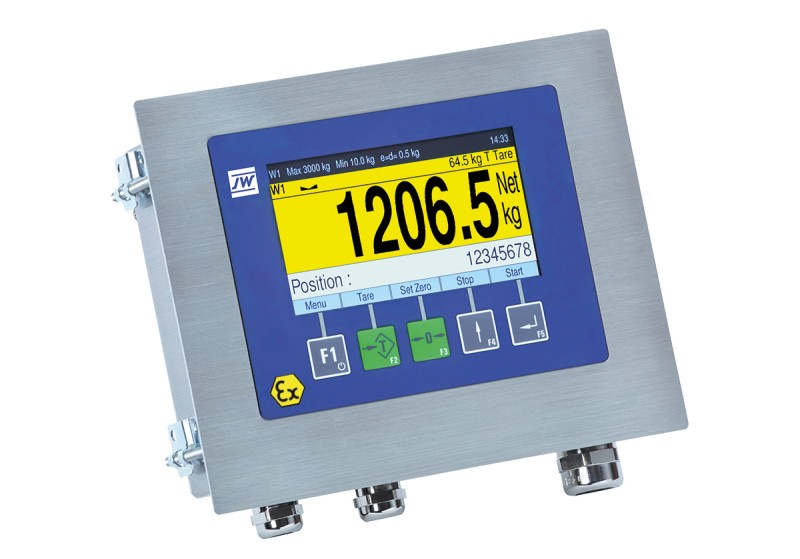

IT1 Ex2/22 zum Einsatz im Ex-Bereich (Zone 2 und 22) Industriewägeterminal

Eichfähiges Wägeterminal im Edelstahl-Gehäuse in Wand- / Tisch- oder Einbau-Version zum Einsatz im Ex-Bereich Zone 2 und 22 (ATEX II 3G Ex e ic IIC T4 Gc und II 3D Ex ic tc IIIC T135 °C Dc), IP-Schutzart IP65, 4,3"-Farb-TFT-Anzeige (480 x 272 Pixel) mit großer Gewichtsanzeige und einer Anzeigezeile, 5 Tasten mit Doppel-Belegung. Anschluss für eine Ex-Zone 2/22 Waage mit RS485-Schnittstelle über interne Klemmen. Spannungs-Versorgung wahlweise 110–240 V AC, 50–60 Hz, 2,5 m Netzkabel mit offenen Enden oder 12–30 V DC oder über externe Batterie (12–30 V DC). Kabelzuführungen über Kabelverschraubungen. Integrierter Webserver. Netzausfallsichere Datum- / Zeit-Funktion.

Konfigurierbare Standard-Software mit einfachen Funktionen:

BASIC: Gewicht registrieren, einfachen Wägebeleg drucken oder einfache Schaltpunkt-Waage
COUNT: Einfaches Stückzählen ohne Referenzgewicht-Speicher
FILL: Einfaches Abfüllen
CHECK: Einfache Kontrollwaage
ONLINE: Ferngesteuertes Wägeterminal am PC

Waagen-Anschlüsse:

ADM Waagen-Modul zum Anschluss an eine Analog-DMS-Waage, Eingangs-Impedanz 43–3.300 Ohm (geeignet für z. B. 8 x 350-Ohm-Wägezellen), über interne Klemmen
IDN Waagen-Modul zum Anschluss an eine MT-Zone2/22-Waage mit MT-Adapter ACC409 über interne Klemmen
DWB Waagen-Modul zum Anschluss von einer Ex-Zone 2/22 Waage mit RS485-Schnittstelle über interne Klemmen
Minebea Intec IS-Waage (eichfähig als NSW), max. 8 Wägezellen HBK C16i / Flintec RC3D (ab 9 bis max. 16 Wägezellen externe Spannungsversorgung erforderlich)

SIM-Steckplatz für eine der folgenden Optionen:

Serielle Schnittstelle (SIM) für den Anschluss von PC, Drucker oder Fernanzeige
Ethernet-Modul (SIM-NET) mit M12-Buchse (Ex2/22) am Kabel (D-Kodierung), zum Anschluss an TCP/IP Ethernet Netzwerke / Netzwerk-Drucker
USB-Modul (SIM-USB) zum Anschluss an Drucker oder PC-Tastatur
I/O-Erweiterungs-Modul (SIO) auf 3 digitale Ausgänge

Wir weisen ausdrücklich darauf hin, dass laut ATEX-Richtlinie die Dokumentation in der Sprache des Verwenderlandes geliefert werden muss. Für die Installation sind Kenntnisse der ATEX-Richtlinien erforderlich.
